Горизонтальный направленный буровый трубопровод: руководство по методам

Горизонтальное наклонное бурение (HDD) — это управляемый, безысходный метод строительства, используемый для установки подземных труб, кабелей и трубопроводов с минимальным ударом о поверхность. Процесс включает бурение направляемой пилотной скважины по запланированному пути, увеличение скважины до требуемого диаметра, а затем вытягивание финала Горизонтальная направляющая буровая труба - до дна. Этот метод необходим для преодоления таких препятствий, как реки, автомагистрали и экологически уязвимые районы, где традиционное траншерование является непрактичным.

Что такое горизонтальное направленное бурение (HDD)?

Горизонтальное наклонное бурение, также известное как наклонная бурение, является бесперспективным методом строительства для установки подземных сооружений с точностью и минимальными нарушениями поверхности. В отличие от традиционной открытой траншеи, которая требует раскопок вдоль всего маршрута трубопровода, ГДД предполагает запуск буровой установки с одной поверхностной точки, чтобы создать подземный путь. Этот путь, как правило, проходит по мелкой дуге, сталкиваясь с препятствиями, прежде чем вновь всплыть в назначенной точке выхода. Основное преимущество этого метода заключается в его способности сохранять ландшафт, инфраструктуру и естественные ареалы обитания над землей.

Применение ГДД носит широкий характер, начиная от установки водопроводных сетей, канализационных линий и газопроводов и кончая телекоммуникациями и электропроводами. Этот метод особенно ценен в перенаселенных городских районах, на основных автомагистралях или железных дорогах, а также в таких чувствительных экосистемах, как водно-болотные угодья и реки. Избегая экстенсивных раскопок, HDD значительно сокращает нарушения дорожного движения, снижает затраты на восстановление и сокращает сроки завершения проекта. Это делает его предпочтительным методом для проектов в области инфраструктуры, где экологические последствия и неудобства для населения являются основными проблемами.

Основной принцип HDD заключается в его преподобном характере. Современные системы управления позволяют операторам с замечательной точностью контролировать направление и глубину буровой головки, перемещаться по существующим подземным объектам и геологическим формациям. Согласно информации, полученной из различных промышленных источников, включая подробный обзор Википедия: русскийДля стабилизации скважины, охлаждения оборудования и транспортировки извлеченного грунта обратно на поверхность используется специальная буровая жидкость — как правило, смесь воды и бентонитового клея. Такой контролируемый, регулируемый подход отличает ГДД как сложное и эффективное решение для сложных подземных установок.

Процесс ДПЗ: поэтапная разбивка

Успешный проект горизонтального направленного бурения представляет собой многоэтапную операцию, требующую тщательного планирования и осуществления. Каждый этап имеет решающее значение для обеспечения точной и безопасной установки трубопровода по заранее определенному пути. Как правило, этот процесс можно разбить на три основных этапа, как это было отмечено экспертами Хэдли и брантон И других лидеров отрасли.

1. Экспериментальное бурение скважин: Процесс начинается с бурения пилотной скважины малого диаметра. Управляемая буровая головка направляется по заранее спланированному пути от пункта входа до пункта выхода. Электронный передатчик в буровой головке посылает сигналы на поверхность, позволяя инженеру-локатору отслеживать его глубину, регулировку и положение. Оператор использует эти данные в режиме реального времени для корректировки рулевого управления, обеспечивая точное следование траектории пилота. Буровые жидкости непрерывно закачиваются на сверло, чтобы прорезать почву и перенести резки обратно на буровую установку.

2. Предварительный переименование (расширение отверстий): После завершения пилотного отверстия головка сверла заменяется более крупным режущим инструментом под названием reamer. Затем реамер оттягивается назад через отверстие пилота, увеличивая его до диаметра, достаточного для прокладки продувочной трубы. В зависимости от состояния грунта и окончательного размера трубы для этого шага может потребоваться несколько проходов с постепенно увеличивающимися реамерами. На этом этапе буровые жидкости необходимы для смыва избыточных отрезков, поддержания стабильности скважины и создания гладкого пути для трубы.

3. Откат трубы: Заключительный этап — монтаж трубы. Трубная нить из сборных конструкций крепится к реймеру поворотным поворотом, что предотвращает перенос напряжения вращения на трубу. Буровая установка затем вытягивает реамер и прикрепленную трубку обратно через увеличенную скважину из точки выхода к буровой установке. Буровая жидкость вновь закачивается в отверстие для смазки трубы и уменьшения трения во время операции по возврату. После полной установки труба готова к подключению к остальной системе общего пользования.




Сравнительное руководство по материалам труб из ГДД

Выбор соответствующего материала трубы является критически важным решением в любом проекте горизонтального направленного бурения, так как он напрямую влияет на установку#- 39; S успех, продолжительность жизни и эффективность затрат. Выбор зависит от таких факторов, как установка объекта, геологические условия, силы притяжения и требуемая гибкость. Наиболее распространенными материалами, используемыми для производства ГДД, являются высокоплотный полиэтилен (ПВХ), сталь, дучильный железо (ди) и поливинилхлорид (ПВХ).

Полиэтилен высокой плотности (HDPE (HDPE)) часто является предпочтительным материалом из-за его исключительной гибкости, долговечности и коррозионной устойчивости. В соответствии с положениями Институт пластмассовых трубЕго способность сливаться в длинные непрерывные струны с такими же прочными соединениями, как и сама труба, устраняет потенциальные слабые места, что делает его идеальным для безмодных установок. Стальные трубы являются предпочтительными для проектов большого диаметра, таких как крупные нефте-и газопроводы, где первостепенное значение имеют высокая прочность и давление. Как было отмечено < < энбридж > >Эти трубы часто имеют более толстые стенки и защитные покрытия, чтобы выдержать жесткость установки и предотвратить коррозию.

Труба из чугуна (DI) представляет собой надежную альтернативу, сочетающую прочность стали с отличной долговечностью. Как подробно описано экспертами на Маквейн дактильДетектив-инспектор пипе#- 39; S соединенная, гибкая система позволяет устанавливать в сегментах (картридж метод), что очень выгодно в перегруженных областях с ограниченным пространством планировки. Кроме того, нейтральная плавучесть при бурении навозной жижи позволяет уменьшить обратное трение по сравнению с материалами, которые, как правило, плавают. ПВХ является еще одним жизнеспособным вариантом, обеспечивающим хорошую прочность и коррозионную стойкость для некоторых видов применения в коммунальной сфере.

Ниже приводится таблица, в которой сопоставляются основные характеристики этих распространенных материалов из трубы на ГДД:

Основное оборудование и системы наведения

Успешное осуществление проекта горизонтального направленного бурения зависит от сложного набора специализированного оборудования. Центральным элементом является буровая установка, которая обеспечивает вращательное усилие (крутящий момент) и усилие тяги/тяги, необходимое для продвижения сверла и установки трубы. Эти установки существенно отличаются друг от друга по размеру: от компактных установок с силой в 5000 фунтов для небольших коммуникаций общего пользования до крупных макси-установок, способных обеспечить силу в более чем 1 000 000 фунтов для крупных трубопроводных переходов.

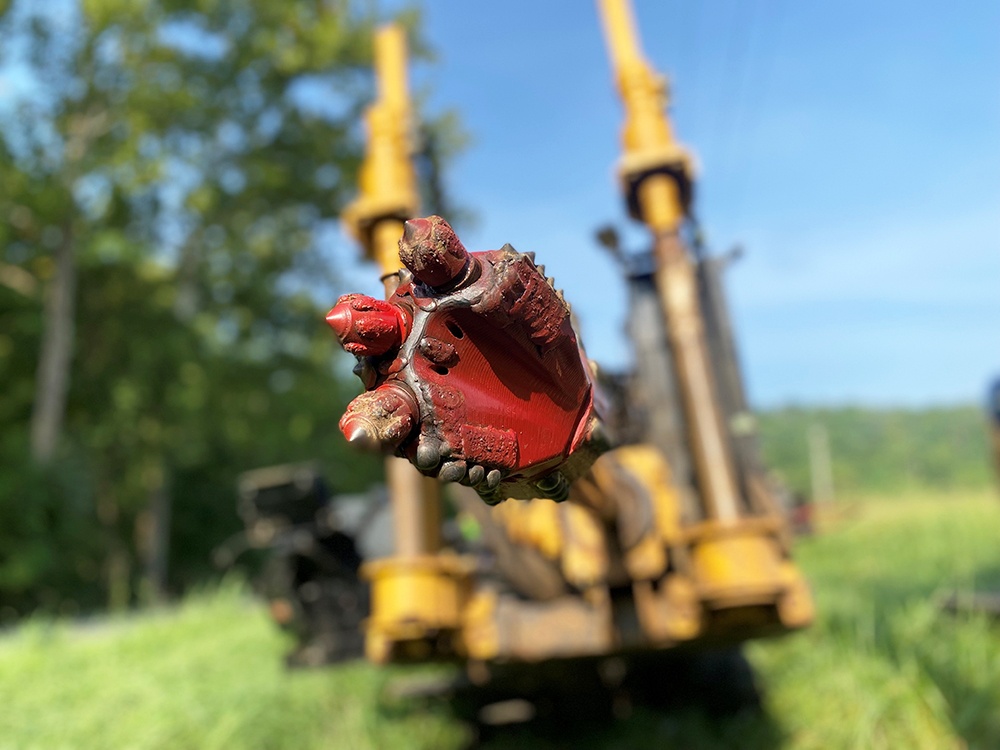

Не менее важное значение имеет использование глубинных инструментов. Это включает в себя сверло бит, который ведет к отверстию пилота, реамеры, используемые для увеличения скважины, и секции буровых труб, которые соединяют установку с инструментальной. Выбор инструментов в значительной степени зависит от условий грунта, при этом специализированные биты предназначены для мягких почв, клеев или твердых пород. Для профессионалов, ищущих надежную производительность в различных типах установок, поставщикам нравится - геомастер. Предлагаем высококачественные буровые стержни и трубы, разработанные для прочности и долговечности, обеспечивая совместимость с основными марками буровых установок.

Система управления жидкостями необходима для работы с буровой жидкостью (или &)#- 39; Министерство сельского хозяйства и развития#39.... Эта система включает насосы для подачи жидкости в скважину и отказ от ответственности для очистки возвращающейся жидкости путем отделения почвы и отрубки породы. Это позволяет рециркулировать жидкость, сокращая отходы и эксплуатационные расходы. Сама буровая жидкость является ключевым технологическим компонентом, позволяющим охладить сверло, стабилизировать скважину и отрезать транспорт от поверхности раскопки.

Наконец, все это было бы невозможно без передовых систем определения местоположения и наведения. Эти технологии позволяют оператору установки знать точное местоположение, глубину и ориентацию буровой головки в режиме реального времени. К основным видам относятся:

• Переходящие системы: Передатчик (sonde) в буровой головке посылает электромагнитный сигнал на переносной приемник на поверхности, что является наиболее распространенным методом для небольших проектов.

• Системы телефонной связи: Провод, проходящий внутри буровой трубы, передает данные с буровой головки оператору. Эта система магнитного наведения часто используется для более длительных, более сложных переходов, где требуется более высокая точность.

• Гирологические системы: Полностью автономная инерциальная навигационная система, находящаяся в инструментарии, обеспечивает получение высокоточных данных без необходимости использования поверхностных катушек или проводов, идеально подходит для самых сложных и глубоких установок.
